L'integrazione del rilievo UAS nei flussi di lavoro architettonici e ingegneristici

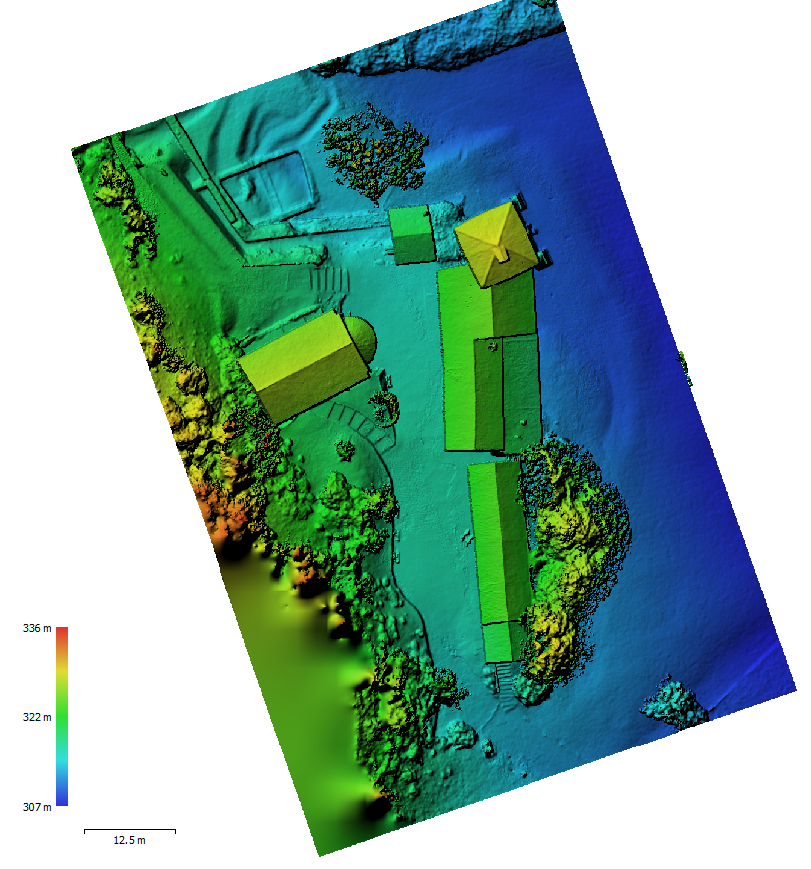

Rilievo Monastero di Torba (Patrimonio Unesco)
Questo progetto di rilievo nasce dalla preziosa collaborazione con l’Arch. Benedetta Colombo, responsabile della gestione dei beni FAI, che ringrazio per l’opportunità di analizzare un complesso di tale importanza storica.

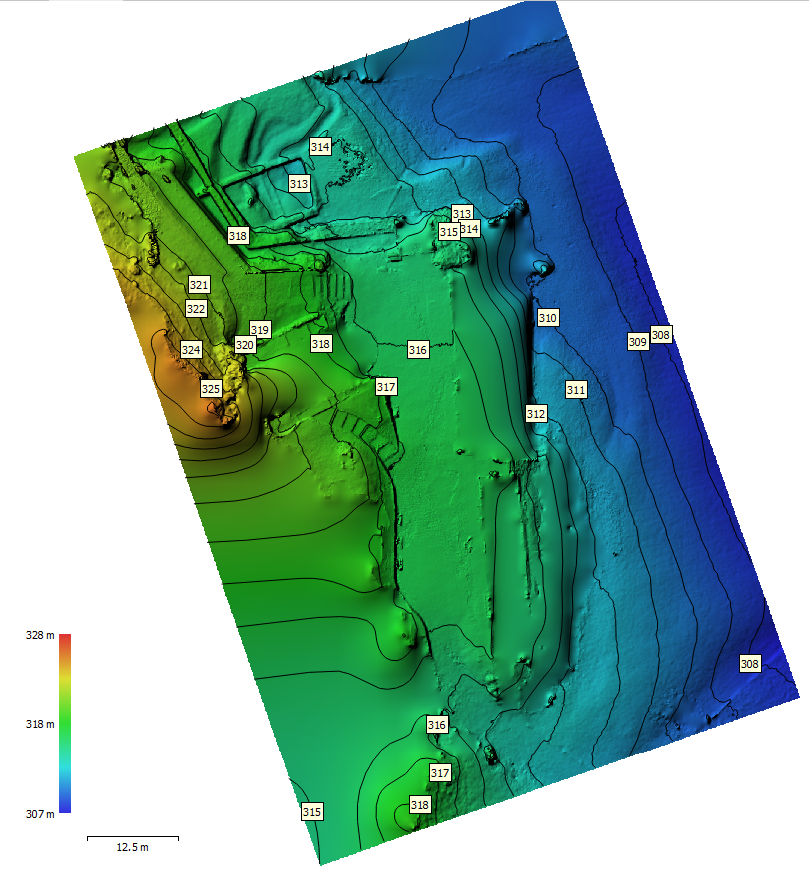

L’elaborato tecnico prodotto si pone come strumento conoscitivo fondamentale per supportare le future operazioni di restauro conservativo e pianificare le manutenzioni nel tempo. Oltre all’aspetto tecnico, il rilievo digitale mira a divulgare e valorizzare la complessità architettonica di questo sito UNESCO, permettendo una nuova chiave di lettura delle sue stratificazioni storiche.
Il Contesto storico e Architettonico
Il Rilievo

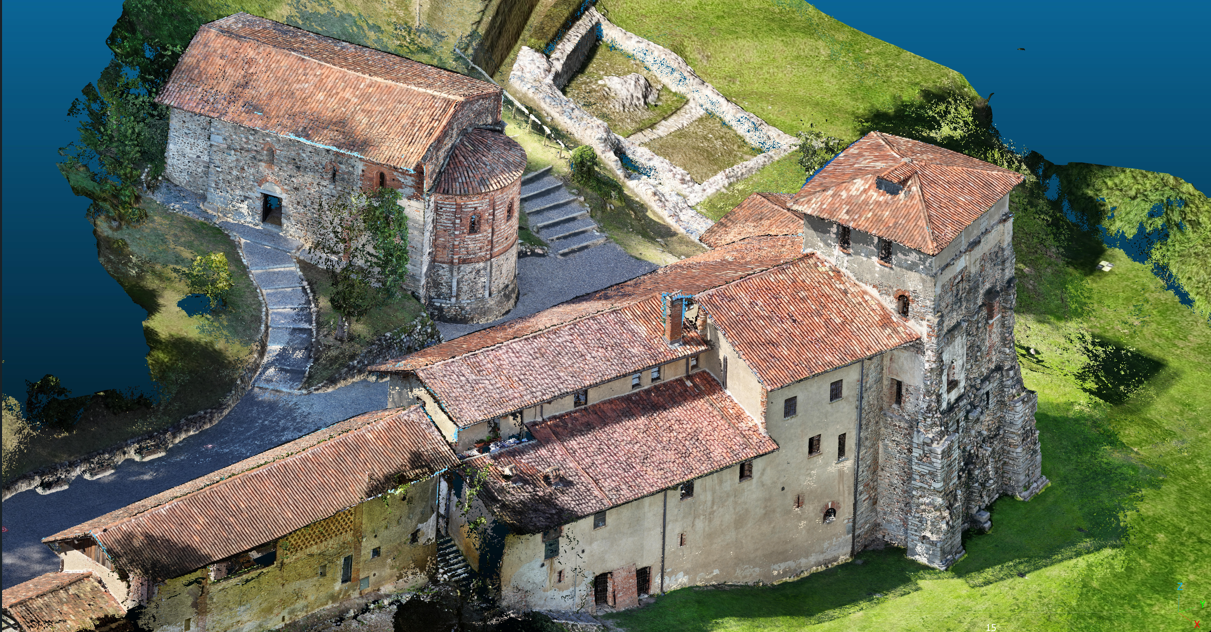

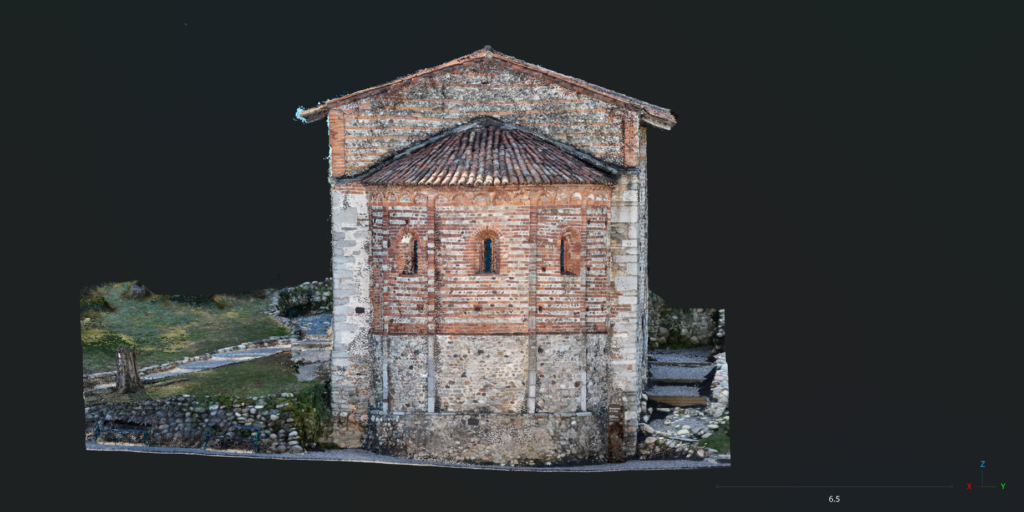

Il Monastero di Torba è un gioiello incastonato nella valle del fiume Olona, parte del sito seriale UNESCO ‘I Longobardi in Italia: i luoghi del potere’. Questo complesso rappresenta un raro esempio di architettura militare convertita in luogo di preghiera: nato come avamposto difensivo del Castrum di Castelseprio nel V secolo d.C., fu successivamente trasformato in cenobio benedettino nell’VIII secolo.

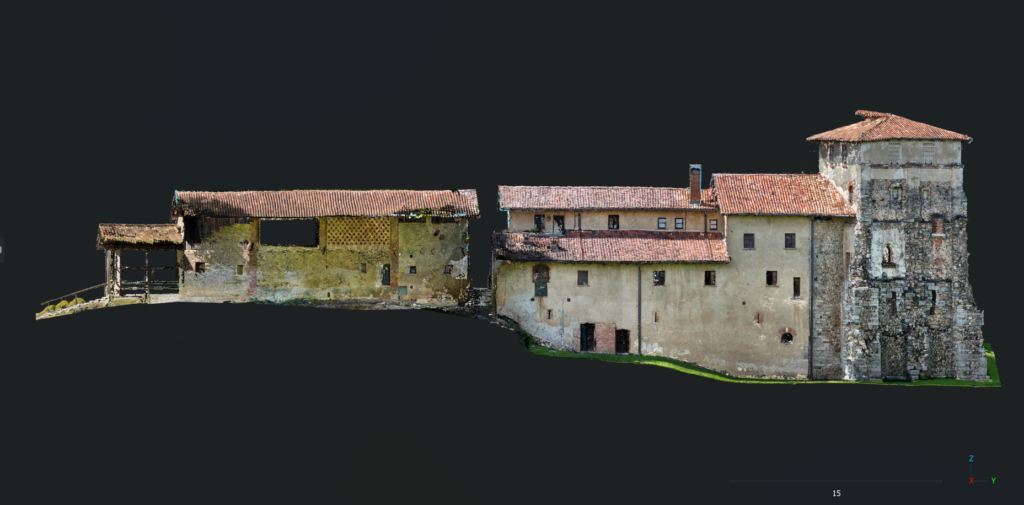

Elemento cardine del sito è l’imponente Torre romana, che custodisce al suo interno affreschi risalenti all’VIII secolo, tra le poche testimonianze superstiti della pittura longobarda. Il rilievo di questo manufatto permette di leggere le stratificazioni millenarie che si sono susseguite: dalle mura romane di ciottoli fluviali, agli interventi medievali, fino all’attuale assetto agricolo-religioso preservato dal FAI.
- Analisi Normativa: Consultazione del portale D-Flight per la verifica delle zone di volo (UAS), limiti di quota e restrizioni orarie in area sensibile.
- Planning e Sopralluogo: Ispezione preliminare sul campo per l’individuazione di ostacoli e pianificazione delle traiettorie.
- Inquadramento Topografico: Posizionamento a terra di GCP (Ground Control Points) e acquisizione delle coordinate tramite ricevitore GNSS per la georeferenziazione del modello.
- Acquisizione Digitale: Missioni di volo programmate con software specifico (Drone Link), eseguendo scatti nadirali per le piante e inclinati per il rilievo dei prospetti e delle volumetrie della Torre.
- Validazione Metrica: Misurazioni manuali di controllo (check-line) per la verifica della precisione e la scalatura finale del modello fotogrammetrico.
Specifiche tecniche
- Tecnologia: Drone DJI Mini 4 Pro con sensore 48 MP e Antenna DRTK-3
- Area coperta: 1 ha
- Precisione: GSD 1.5 cm/pixel
- Software: Elaborazione in Agisoft Metashape
Output dati

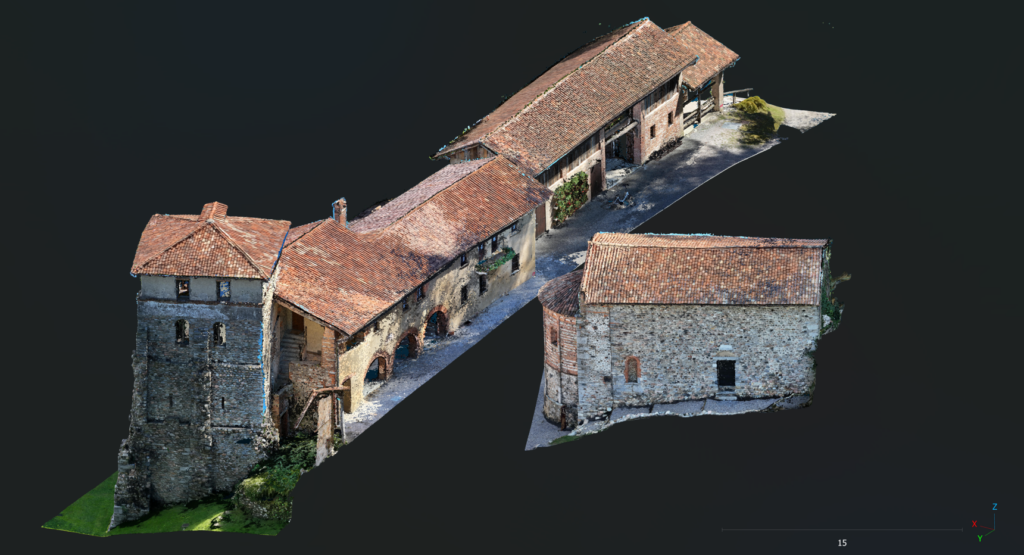

- Nuvola di punti (.LAS)
- Mesh 3D (.OBJ)

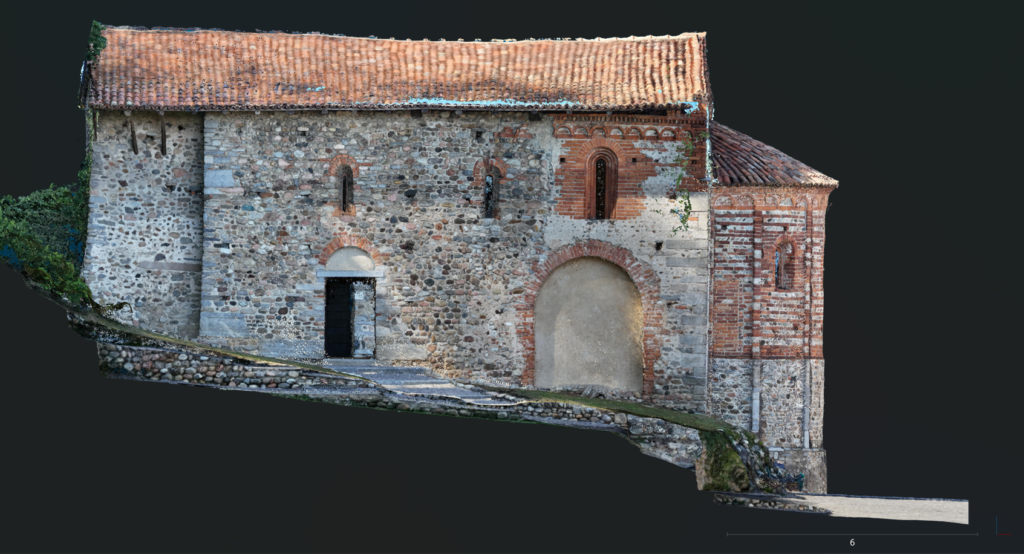

- Ortofoto di facciata

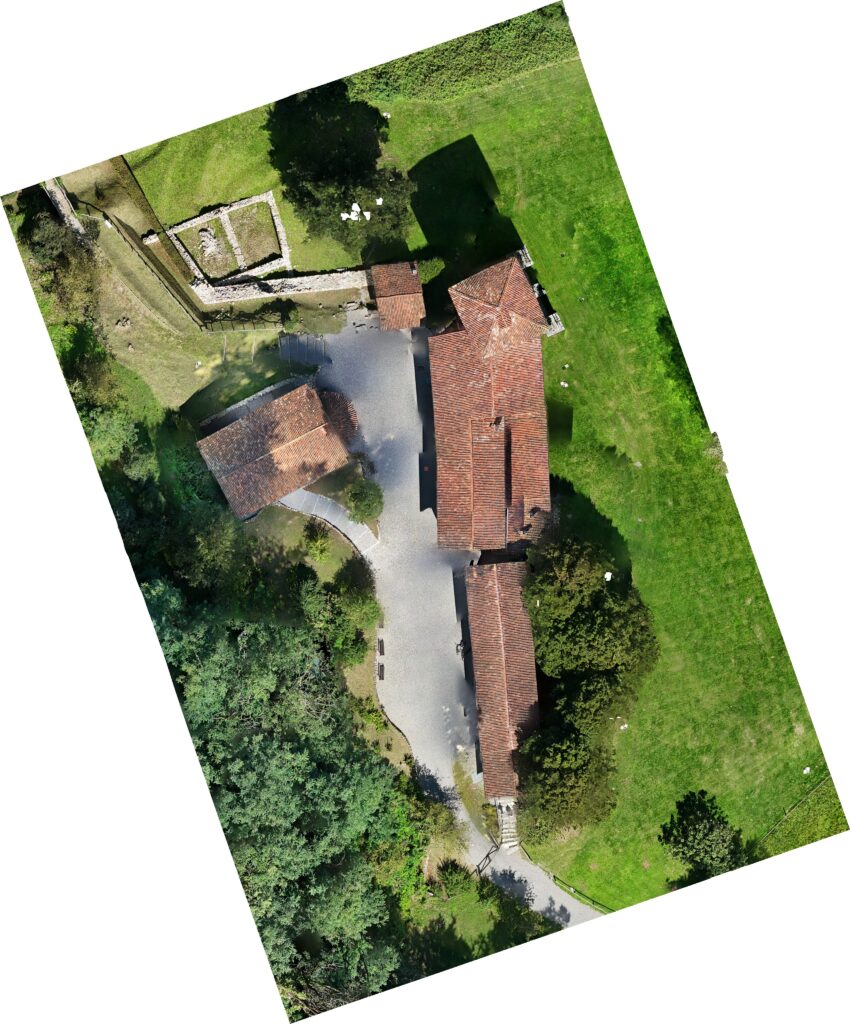

- Planimetria zenitale
Rilievo Integrato di Edificio Residenziale e Terreno

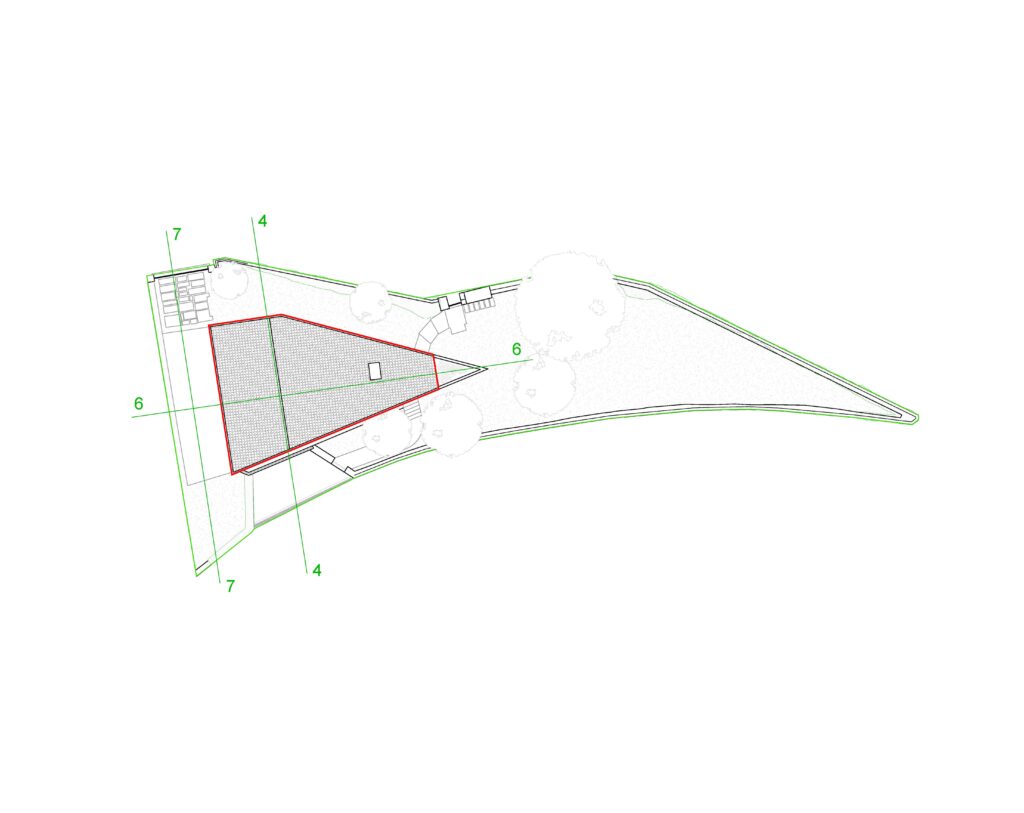

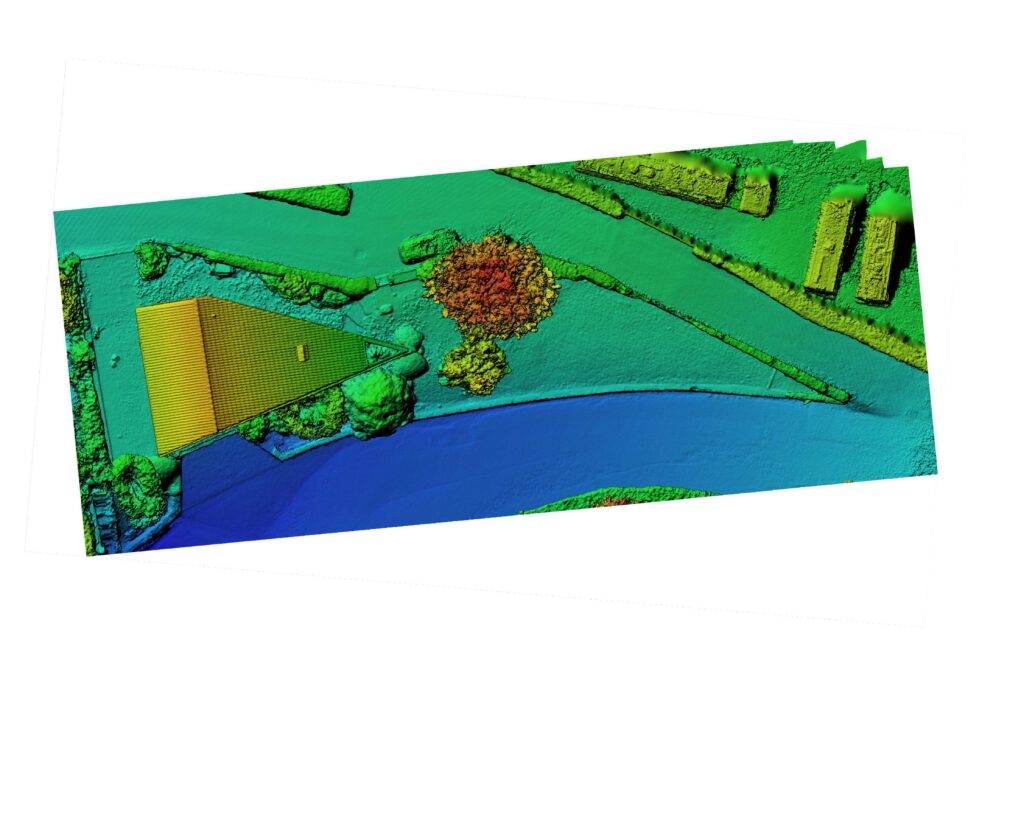

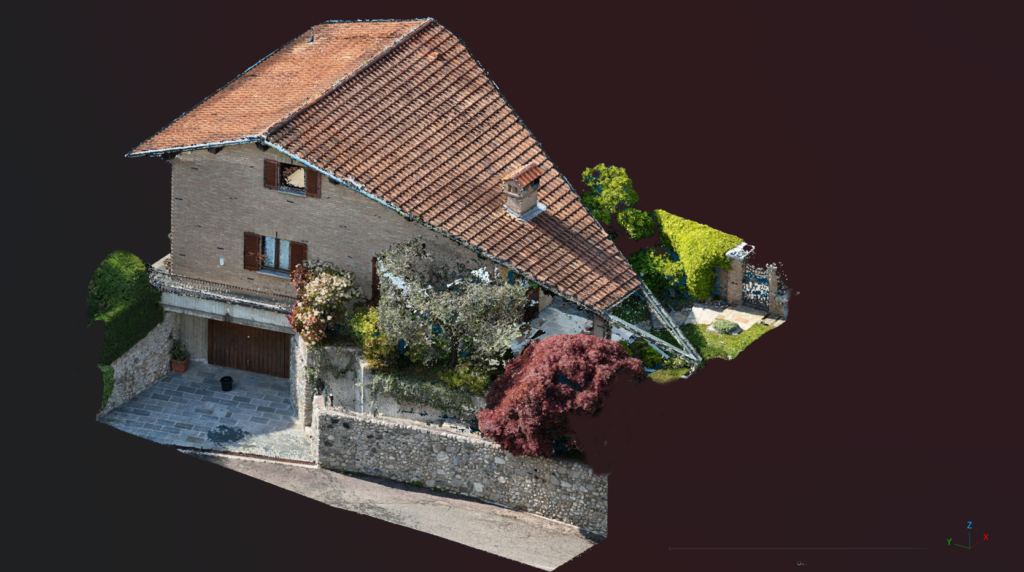

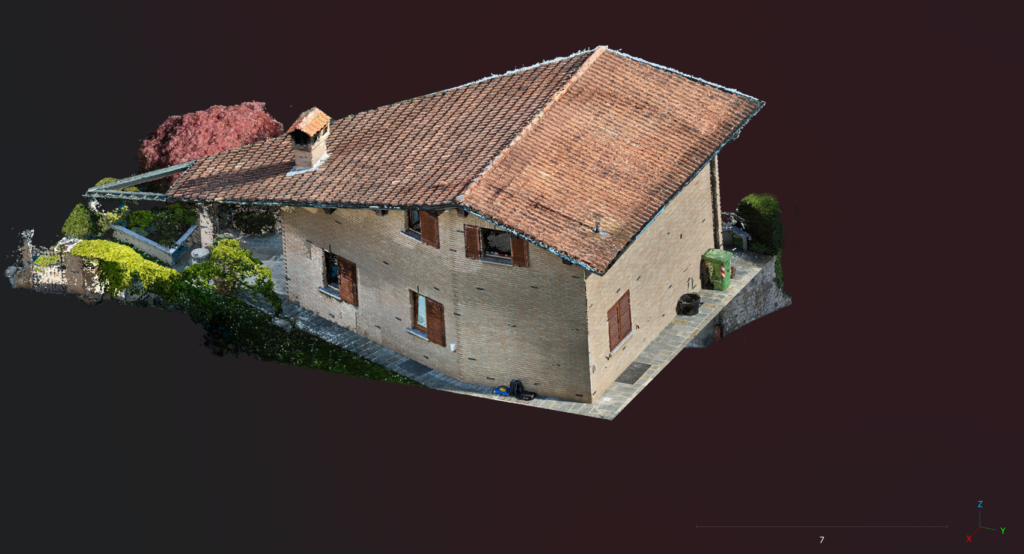

L'intervento ha riguardato il rilievo completo di una villetta singola, finalizzato alla creazione di una base conoscitiva centimetrica dello stato di fatto. Attraverso l'acquisizione aerofotogrammetrica, è stata documentata non solo la volumetria del fabbricato, ma anche l'andamento orografico del giardino e delle pertinenze. Inoltre il rilievo della copertura permetterà a breve il rifacimento.
Specifiche tecniche
- Tecnologia: Drone DJI Mini 4 Pro con sensore 48 MP e Disto Laser Leica
- Area coperta: 600 mq
- Volume edificio: 900 mc
- Software: Elaborazione in Agisoft Metashape
Output dati
- Nuvola di punti (.LAS)
- Mesh 3D (.OBJ)

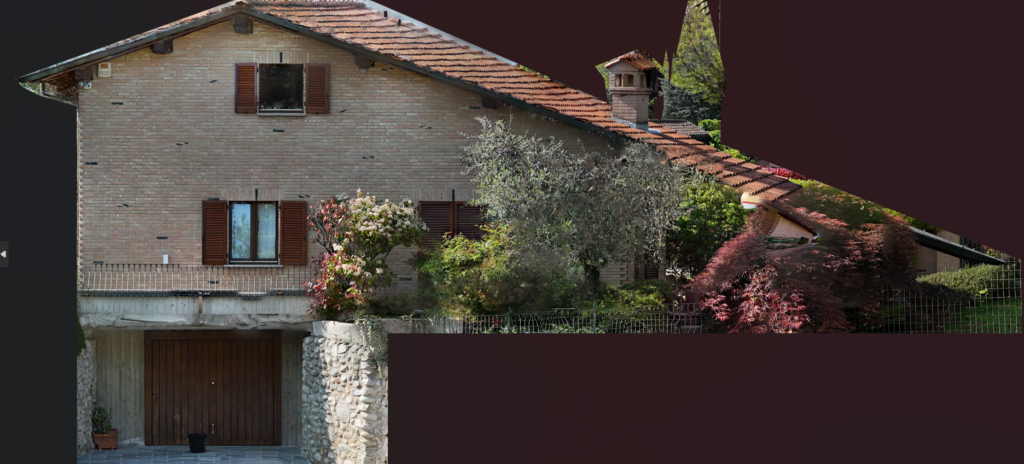

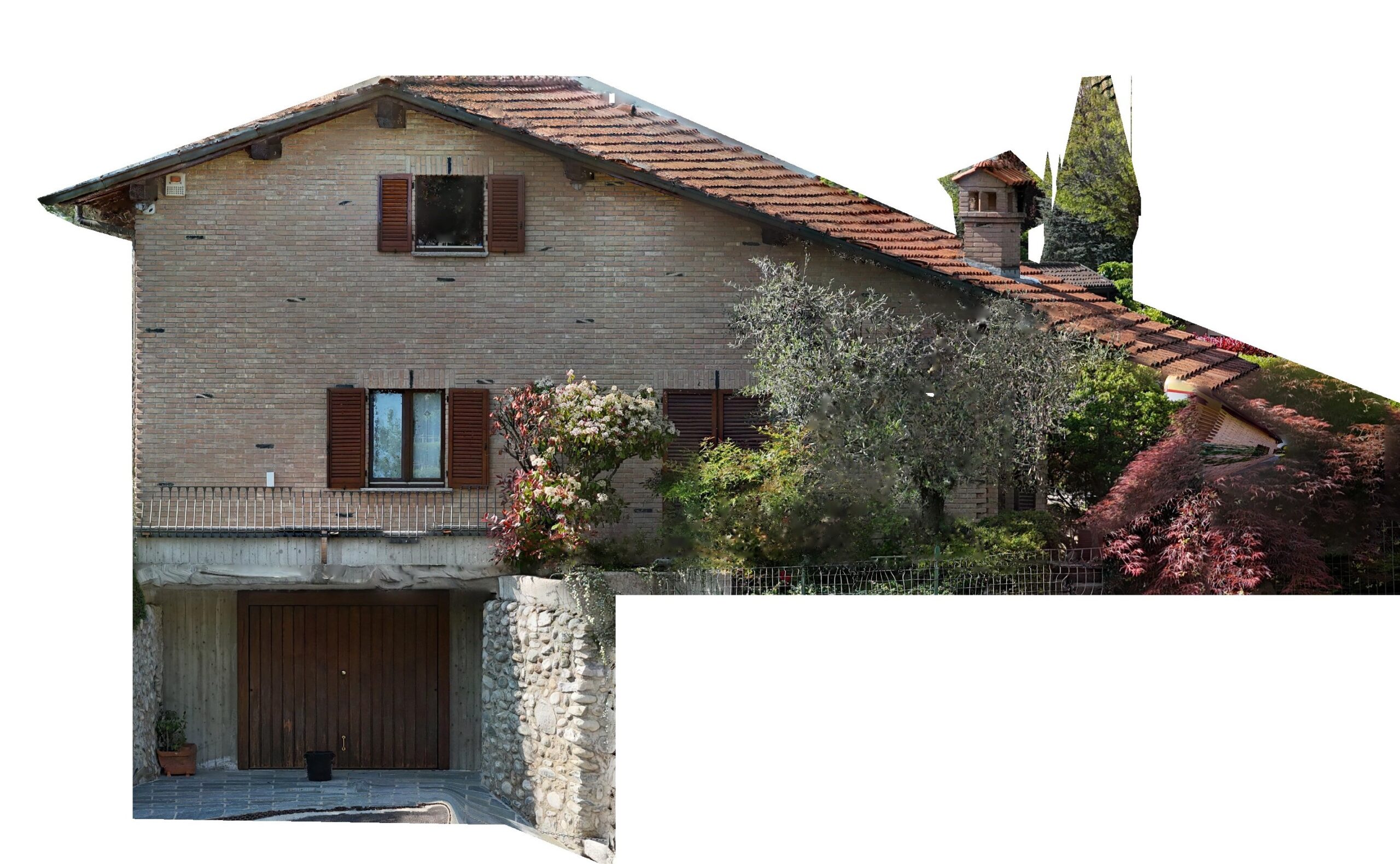

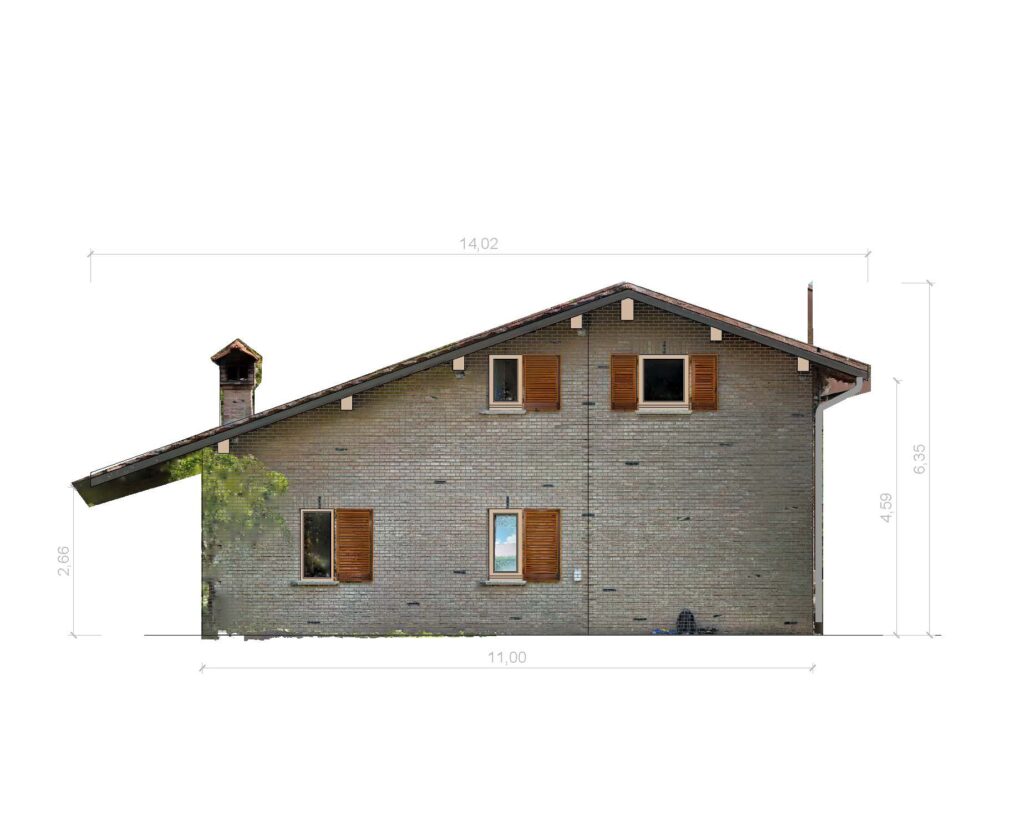

- Ortofoto di facciata

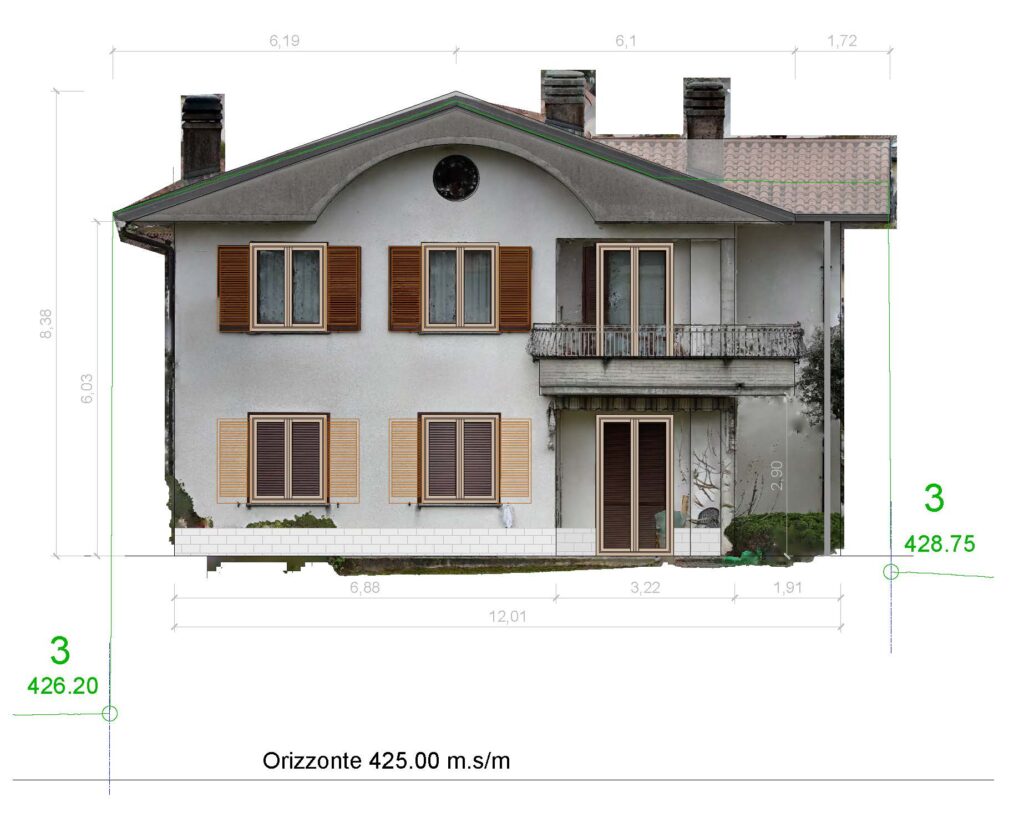

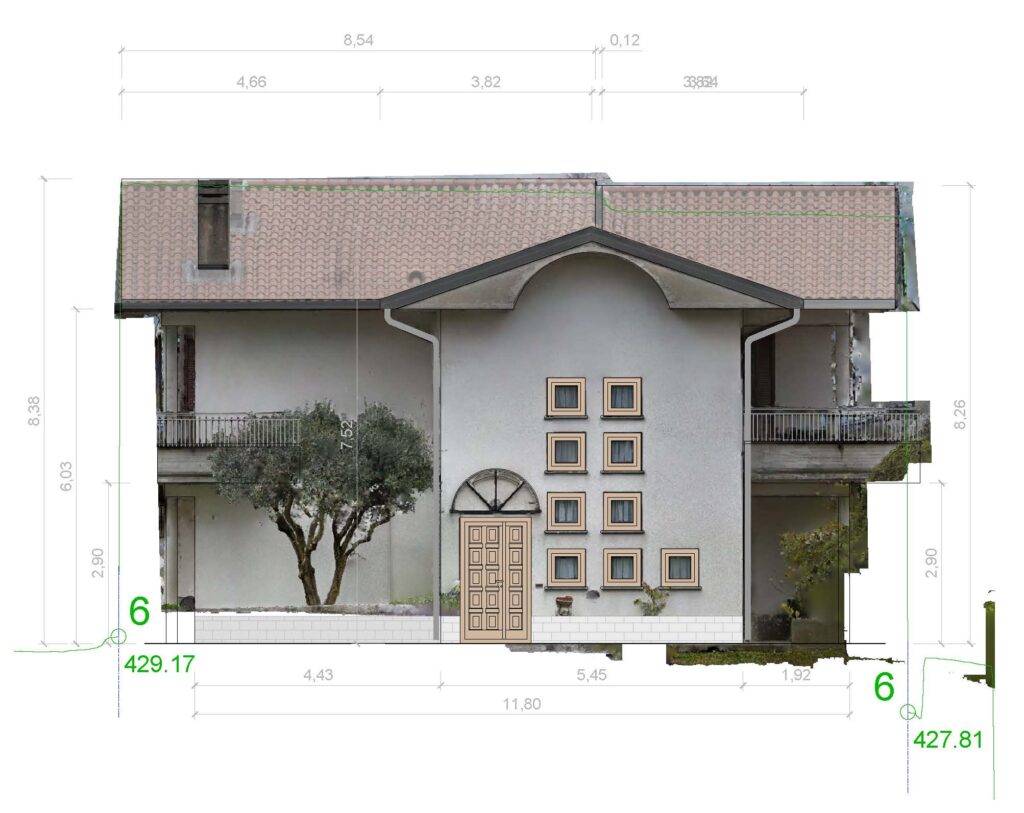

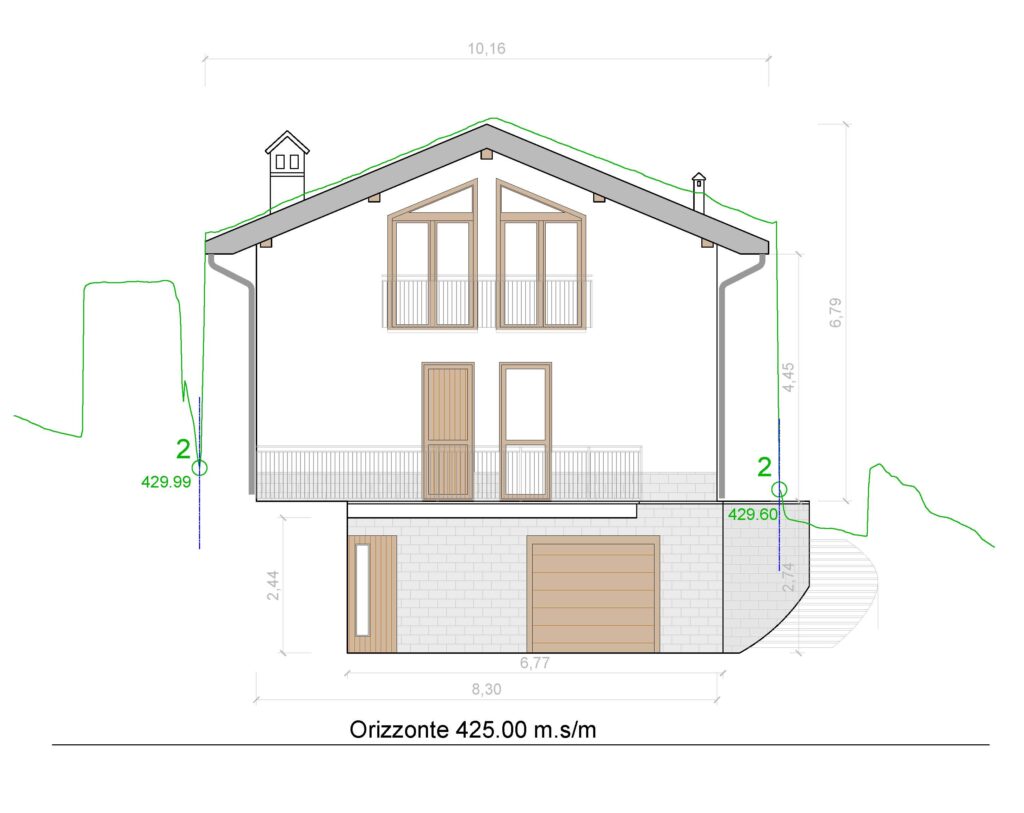

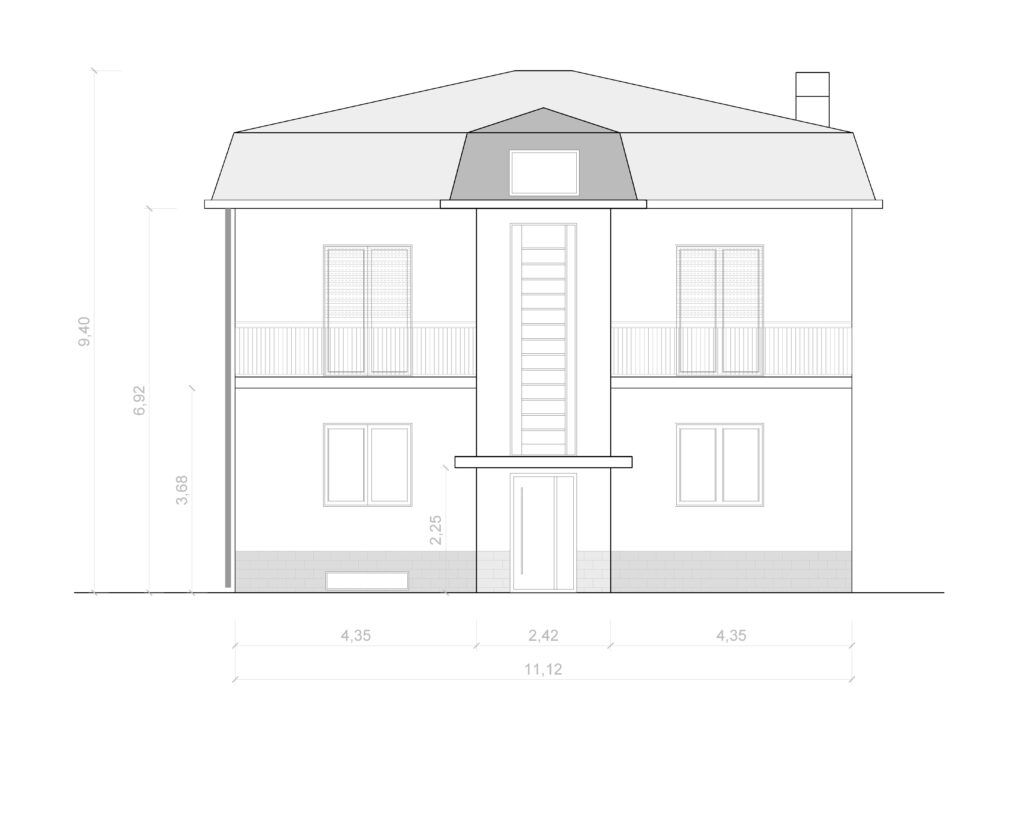

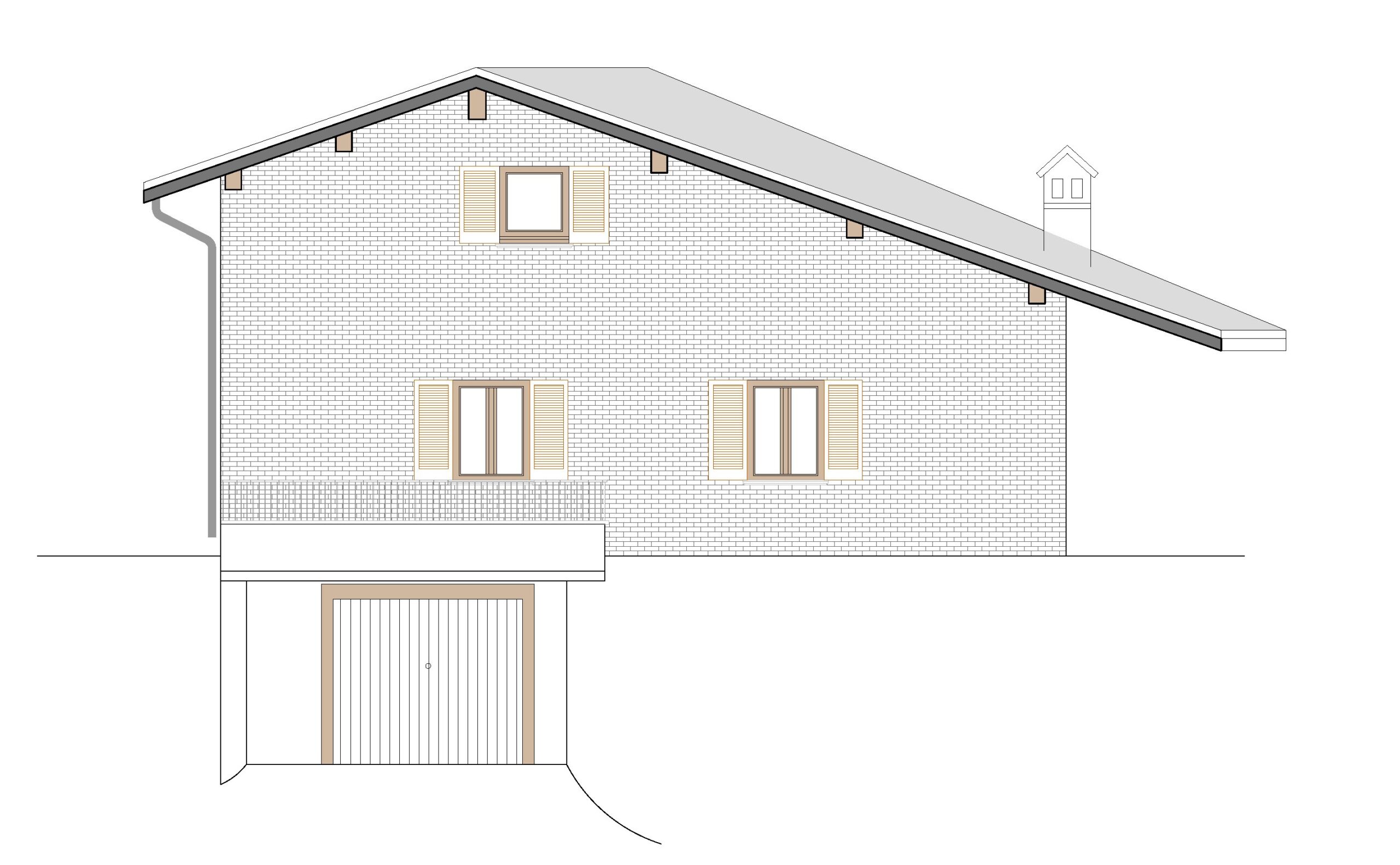

- Ridisegno cad vettoriale prospetti e planimetria

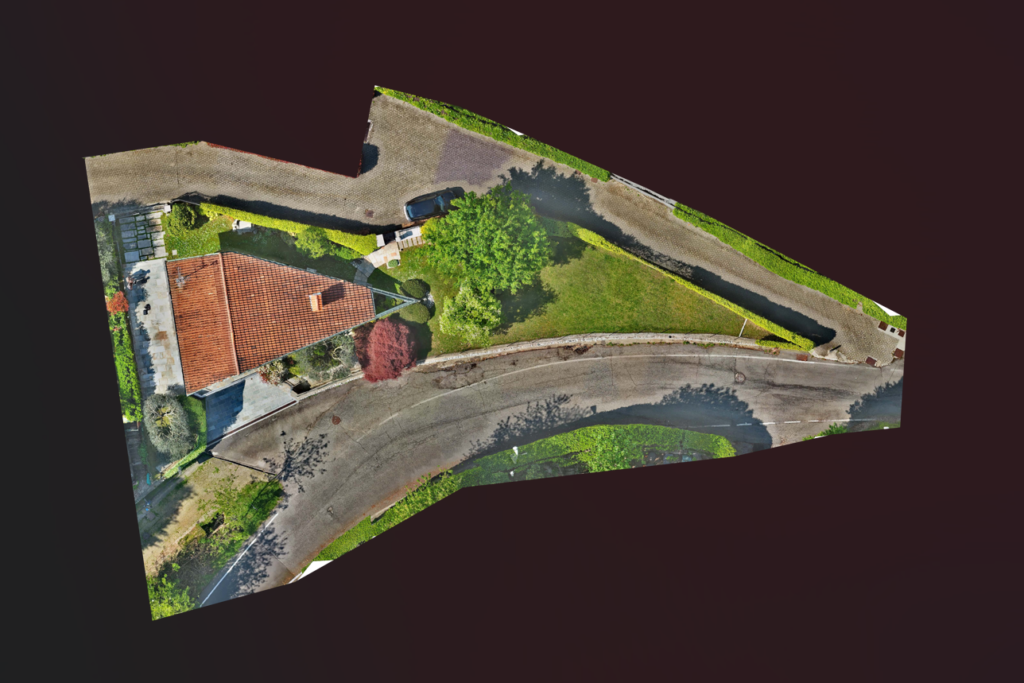

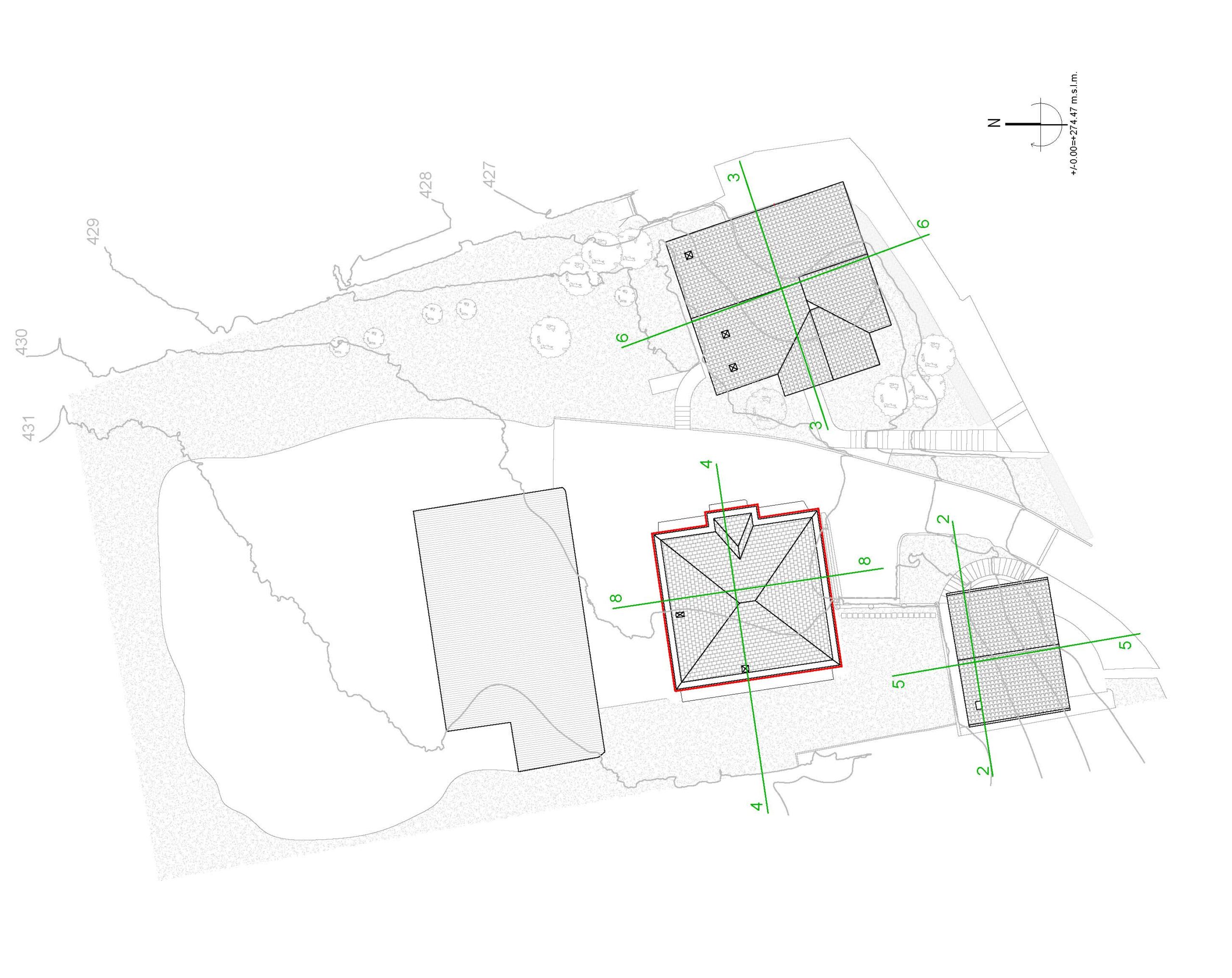

- Planimetria zenitale
Rilievo Integrato complesso residenziale nell'Olgiatese

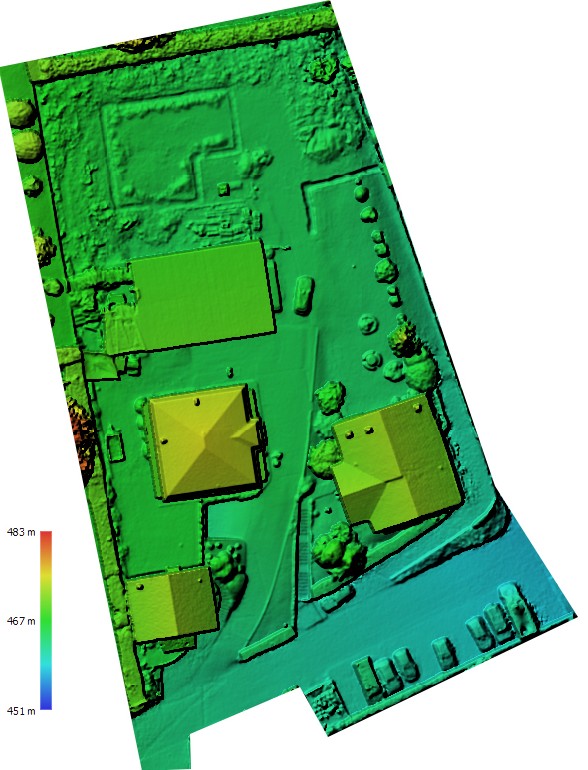

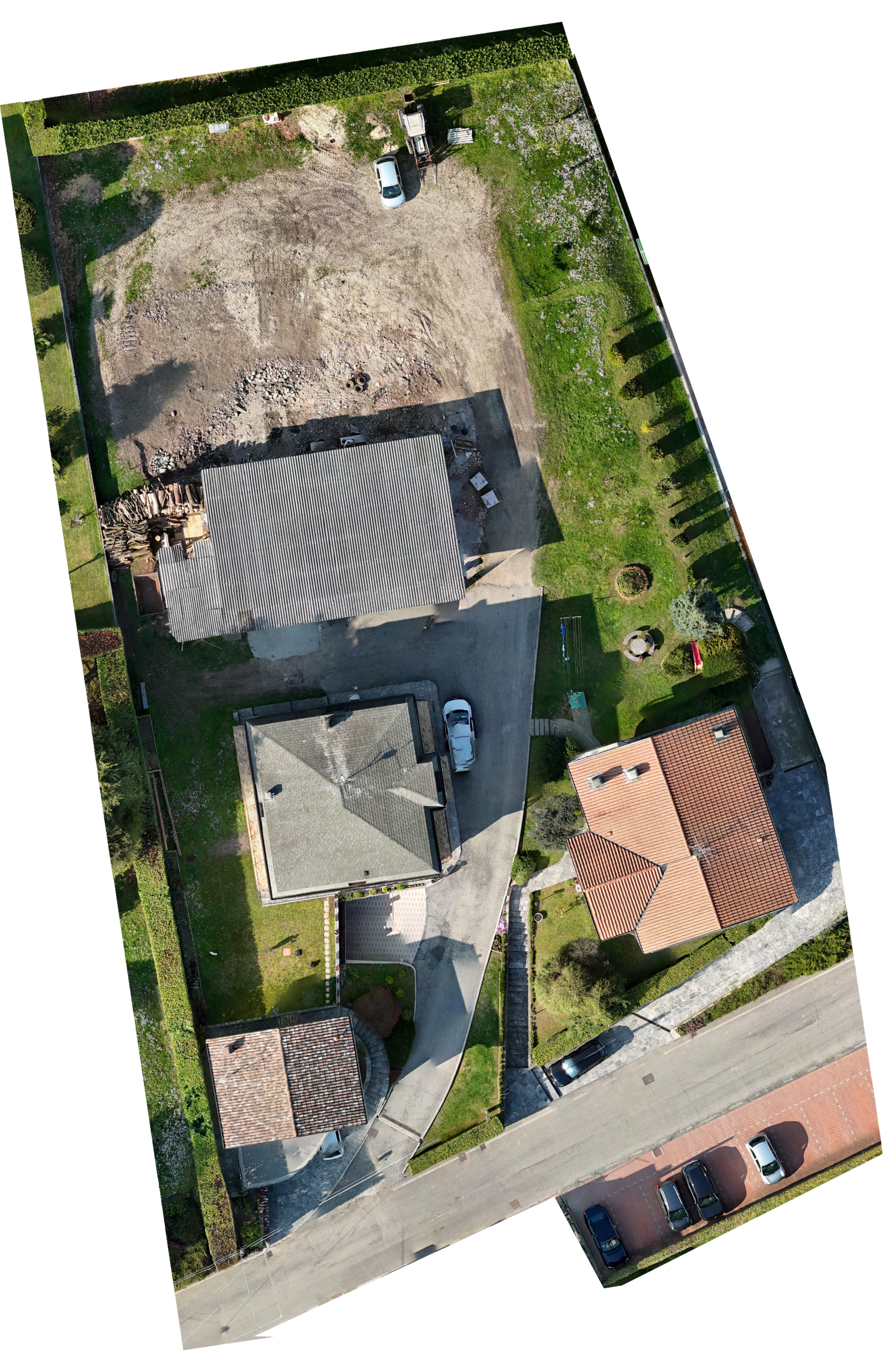

Il progetto ha previsto il rilievo dettagliato di un comparto residenziale composto da tre unità indipendenti (villette singole) e delle relative pertinenze esterne. L’obiettivo principale era ottenere una documentazione metrica rigorosa che mettesse in relazione l’architettura dei fabbricati con l’orografia del terreno e la disposizione del verde, fornendo una base certa per futuri interventi di ristrutturazione e sistemazione esterna.
Villa 1
Residenziale unifamiliare

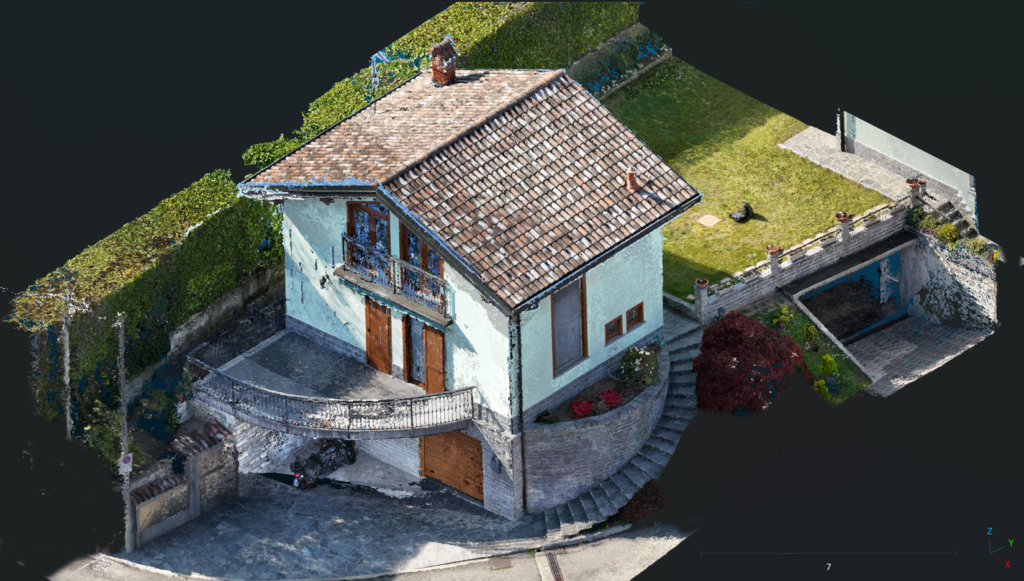

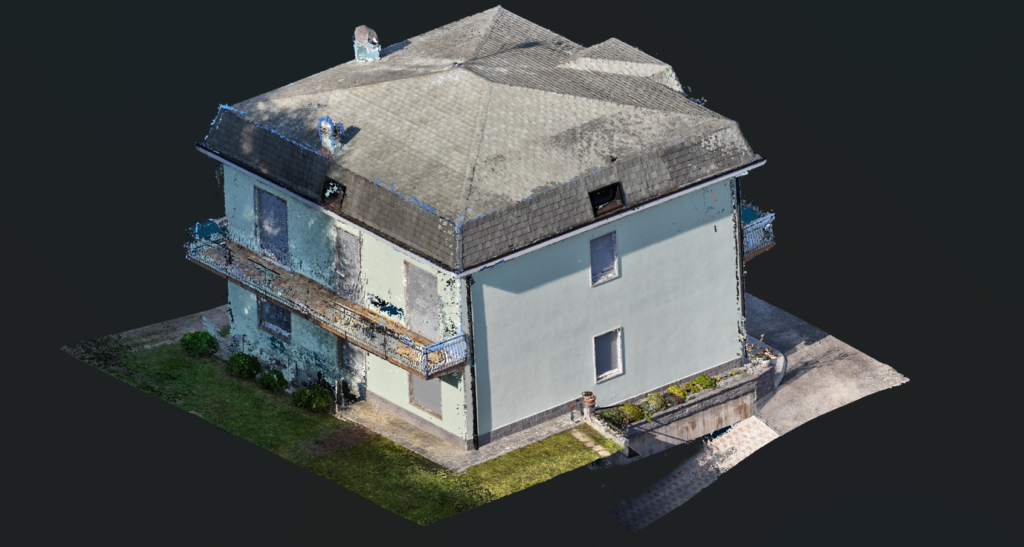

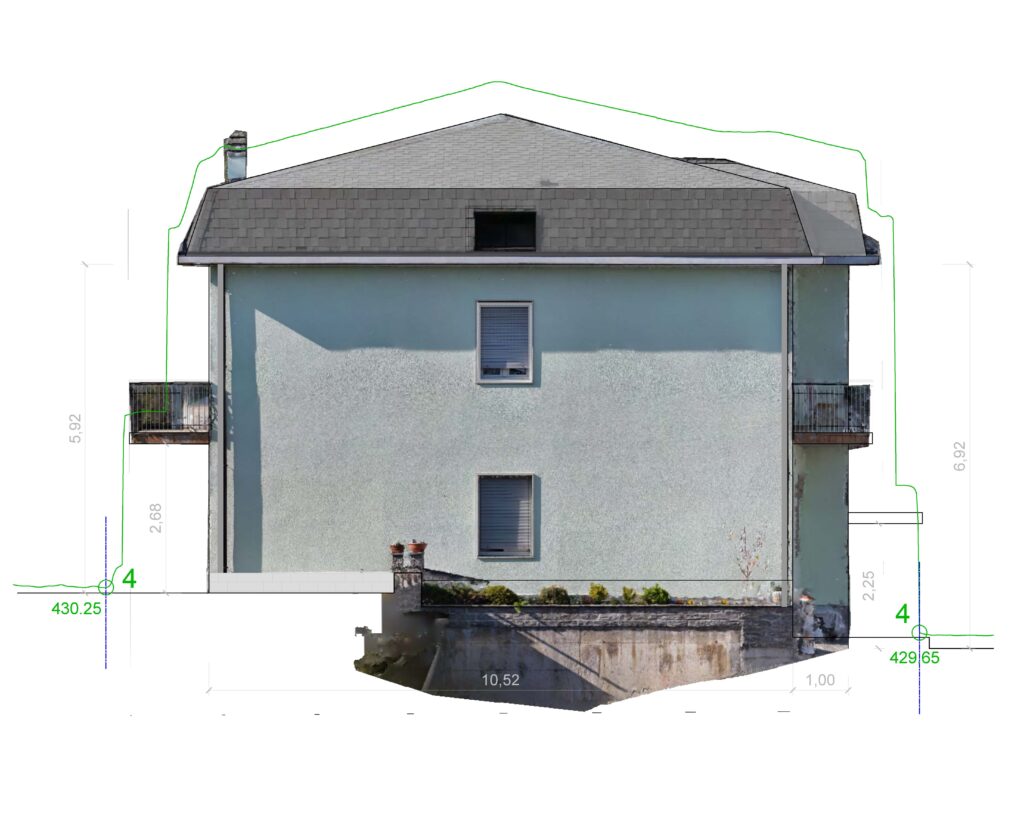

La sfida qui era la complessa orografia del terreno e la parte a sbalzo. Un rilievo manuale sarebbe stato impreciso nel mappare la curva del balcone e il dislivello rispetto alla sede stradale. Il drone ha permesso di creare una sezione trasversale perfetta per analizzare la statica dello sbalzo e progettare nuovi muretti di contenimento nel giardino che seguano l'andamento naturale del suolo

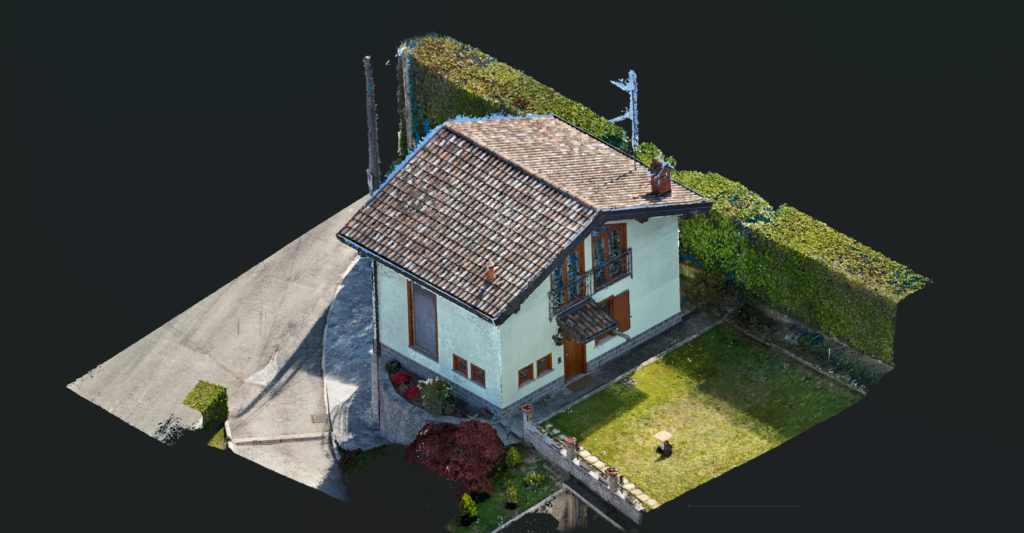

Villa 2
Residenziale plurifamiliare

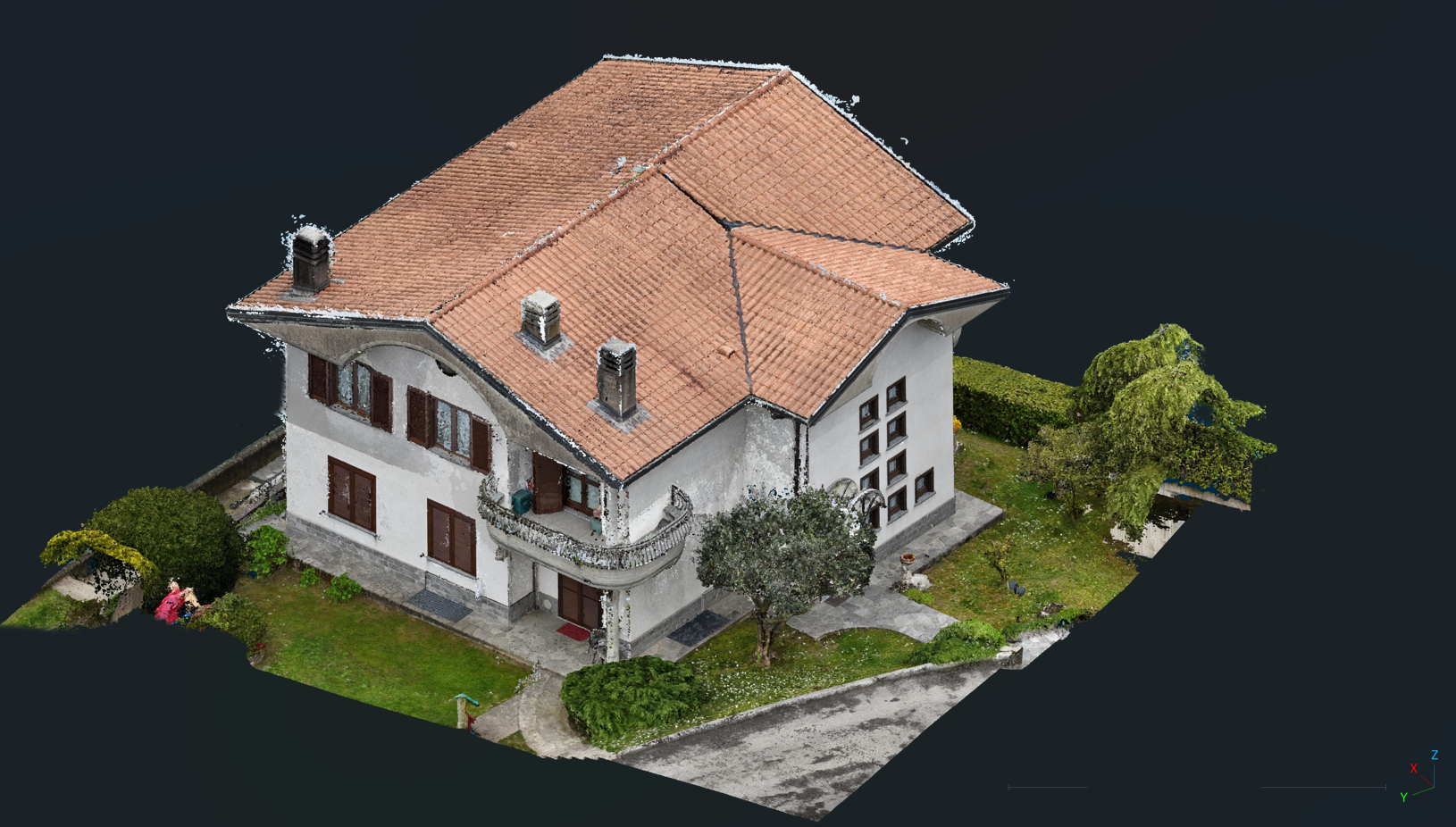

Misurare manualmente un tetto così articolato e pericoloso sarebbe stato quasi impossibile. Il rilievo aerofotogrammetrico ha fornito una mappa 1:1 delle falde, permettendo al progettista di simulare l'ombreggiamento dei camini sui pannelli fotovoltaici durante l'arco della giornata. Inoltre, il rilievo delle altezze esterne è servito per verificare le altezze utili per un eventuale recupero del sottotetto ai fini abitativi.
Villa 3
Residenziale plurifamiliare
L'intervento prevede l'installazione di un cappotto termico esterno. Il rilievo è stato fondamentale per calcolare ogni sporgenza e rientranza dei balconi, grazie al modello 3D, è stato possibile individuare con precisione centimetrica i punti di distacco dell'intonaco esistente per pianificare le opere di ripristino prima dell'isolamento.
Specifiche tecniche
- Tipologia: Villetta singola su 3 piani
- Metri quadri: 100 mq
- Volume: 650 mc
-
Acquisizione:
370 fotogrammi -
Precisione:
GSD 2.0 cm/pixel -
Output:
Nuvola di punti (.LAS) e Mesh 3D (.OBJ)
Specifiche tecniche
- Tipologia: Villetta singola su 3 piani
- Metri quadri: 180 mq
- Volume: 1500 mc
-
Acquisizione:
500 fotogrammi -
Precisione:
GSD 3.0 cm/pixel -
Output:
Nuvola di punti (.LAS) e Mesh 3D (.OBJ)
Specifiche tecniche
- Tipologia: Villetta singola su 2 piani
- Metri quadri: 150 mq
- Volume: 1300 mc
-
Acquisizione:
400 fotogrammi -
Precisione:
GSD 3.5 cm/pixel -
Output:
Nuvola di punti (.LAS) e Mesh 3D (.OBJ)
Ispezione Aerea e Analisi dello Stato Manutentivo
Analisi dettagliata di una copertura condominiale di ampie dimensioni per l'individuazione di criticità, infiltrazioni e integrità dei lucernari. L'operazione ha permesso di mappare il degrado senza l'ausilio di piattaforme elevatrici o ponteggi.
- Sensore: Acquisizione in 4K ad alta risoluzione
- Dettaglio: Individuazione fessurazioni e degrado
- Sicurezza: Ispezione effettuata senza l'ausilio di ponteggi, linee vita o piattaforme elevatrici
- Output: Report di dettaglio
Rilievo di Copertura per Integrazione Fotovoltaica
Rilievo aerofotogrammetrico eseguito su un edificio residenziale in fase di costruzione in prossimità del Lago di Como. L’intervento è stato finalizzato alla mappatura precisa della copertura per la successiva progettazione e installazione di un impianto fotovoltaico

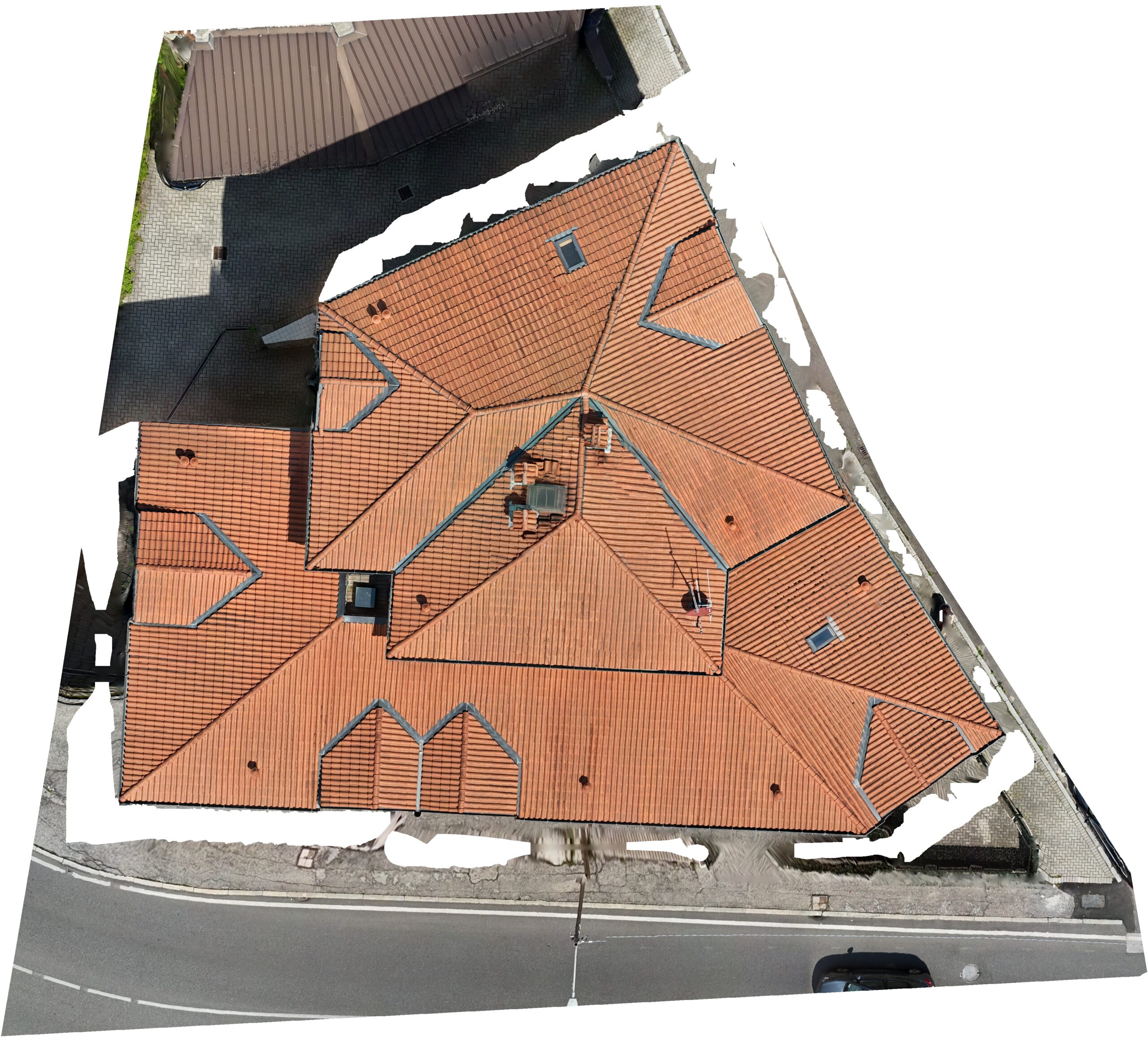

- Ottenere un'ortofoto ad altissima risoluzione per il posizionamento centimetrico dei pannelli.
- Valutare accuratamente le ombreggiature portate e le pendenze della falda
- Documentare lo stato di avanzamento del cantiere
Rilievo Territoriale e
DTM del Terreno

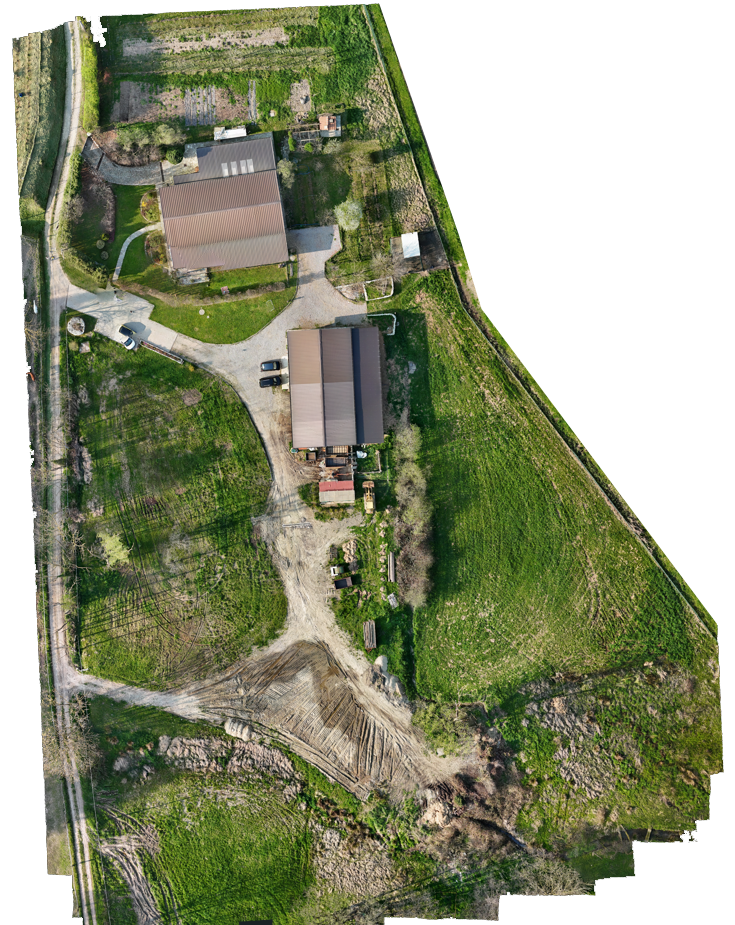

Mappatura aerofotogrammetrica di un'area agricola finalizzata alla progettazione di nuovi impianti irrigui e al livellamento del terreno. Creazione del Modello Digitale del Terreno (DTM) depurato dalla vegetazione.
- Estensione: 1ha mappati in un unico volo
- Elaborati: Curve di livello e calcolo dei volumi di scavo/riporto
- Obiettivo: Ottimizzazione del drenaggio superficiale e gestione idrica del lotto

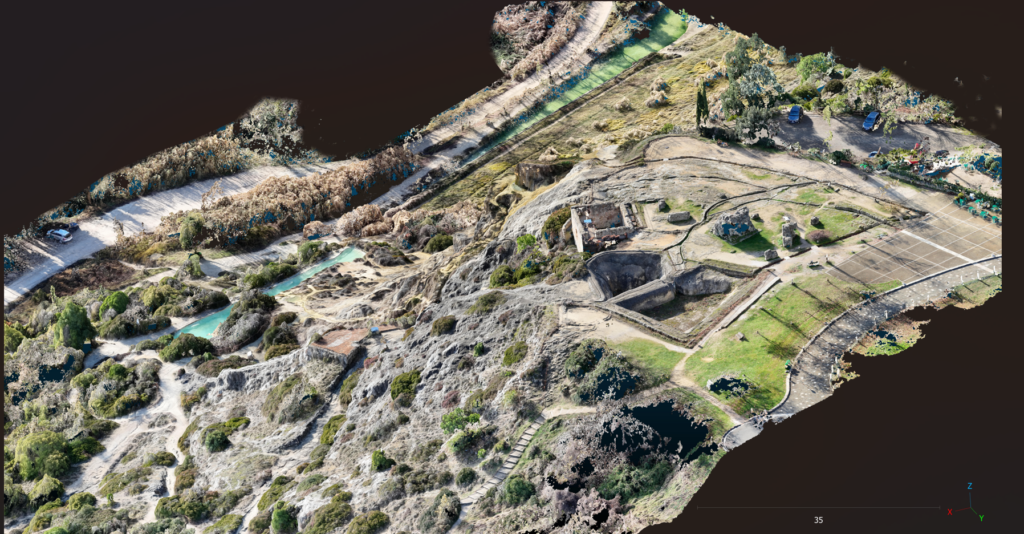

Documentazione Digitale di Sito Archeologico Collinare

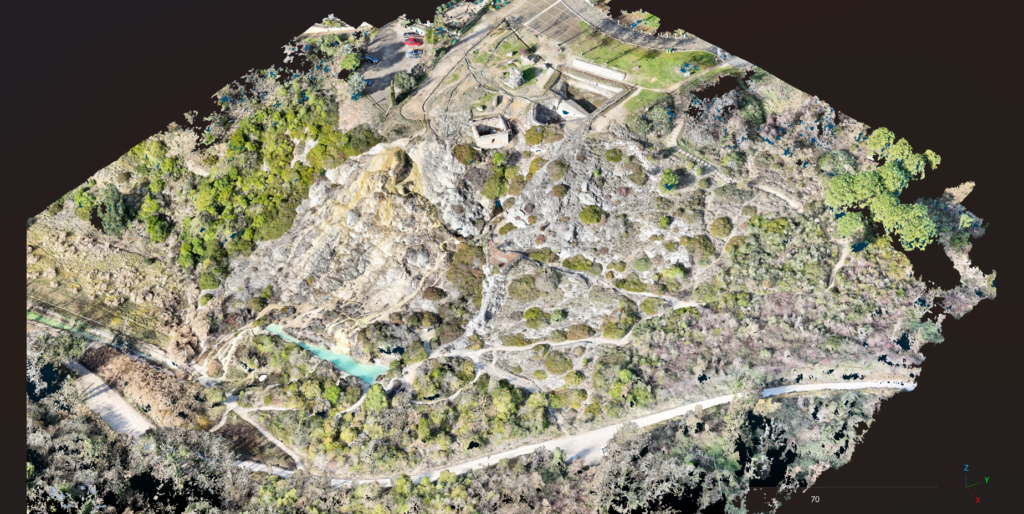

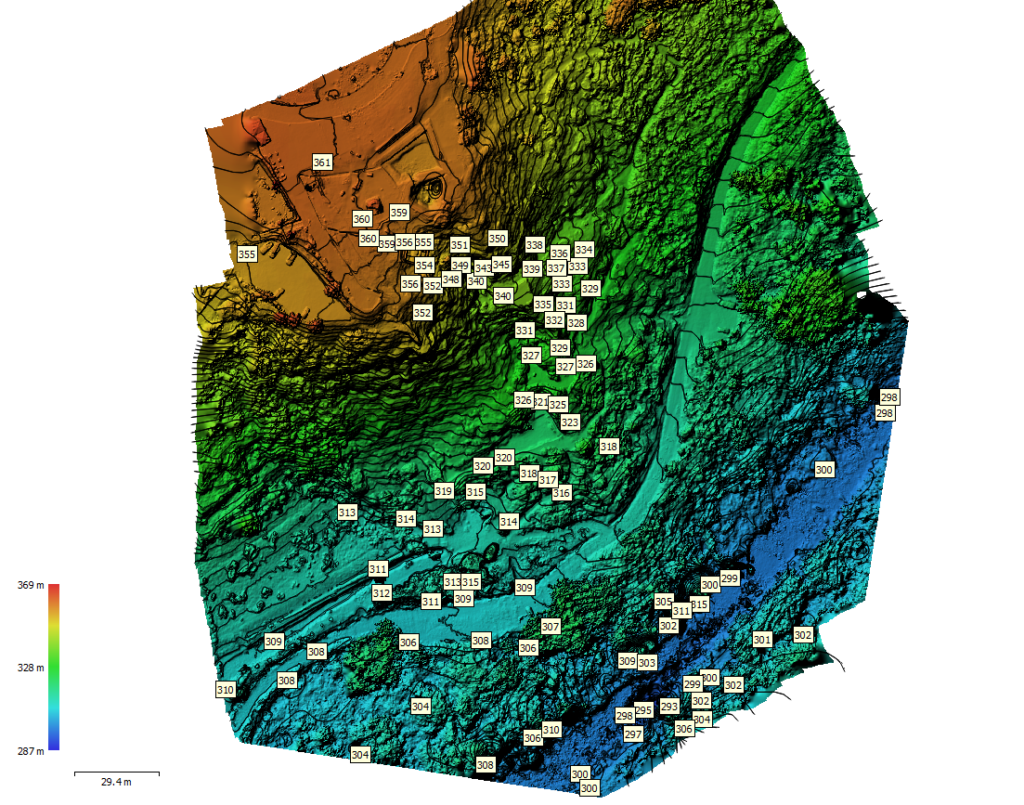

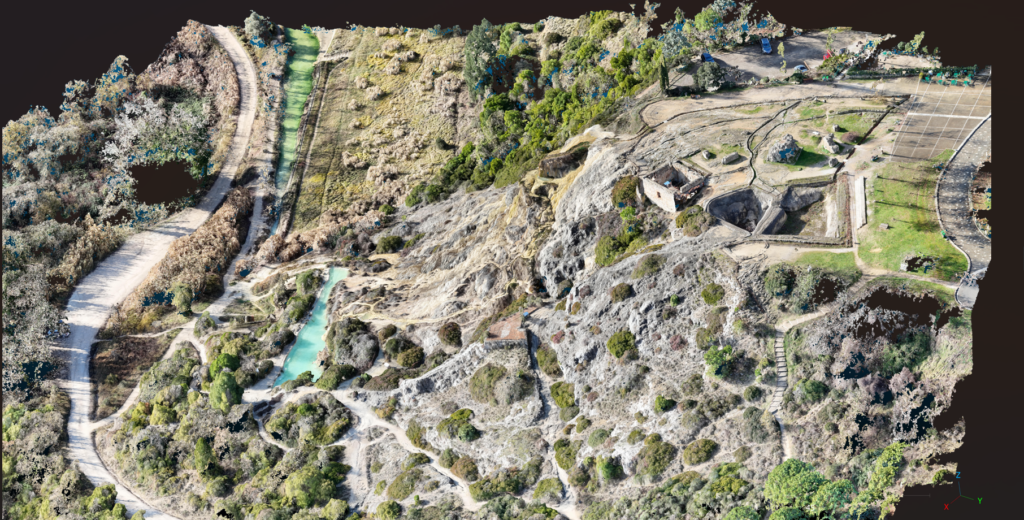

Rilievo speditivo di un complesso termale di epoca romana situato in zona impervia. L'acquisizione ha permesso di documentare la planimetria dei resti e lo stato di conservazione delle murature affioranti in un contesto collinare complesso
- Tipologia: Rilievo fotogrammetrico descrittivo.
- Contesto: Zona collinare ad alta densità di vegetazione.
- Output: Ortomosaico
- Obiettivo: Valorizzazione e monitoraggio dei beni culturali per scopi conservativi
Rilievo topografico con Integrazione GNSS

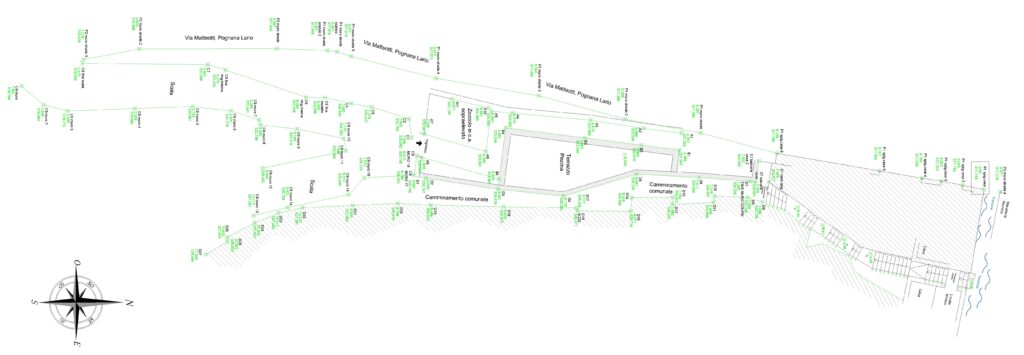

Rilievo aerofotogrammetrico di un terreno a terrazzamenti con appoggio a terra tramite antenna GPS (RTK). L'integrazione dei punti di controllo (GCP) ha permesso di ottenere una planimetria georeferenziata centimetrica, fondamentale per la definizione dei confini e la progettazione in aree soggette a vincoli
- Strumentazione: Drone UAS + Antenna GNSS professionale

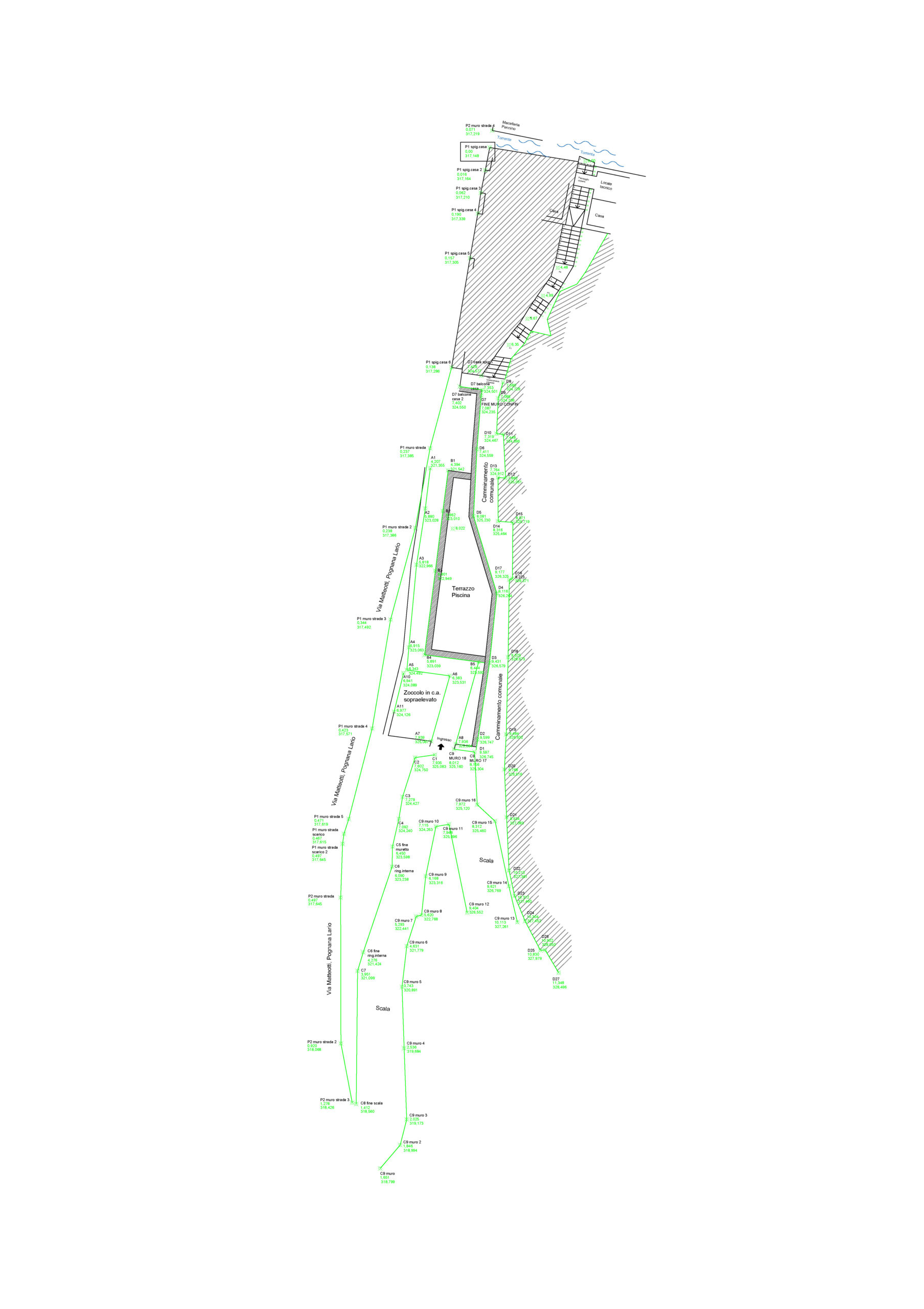

- Output: Planimetria CAD (.DWG) georeferenziata e DTM
- Precisione: Scarto planimetrico e altimetrico < 2cm
- Obiettivo: Fornire basi cartografiche certificate per scopi catastali, frazionamenti o tracciamenti di cantiere
Rilievo speditivo e documentazione digitale -
Fortezza di Montalcino

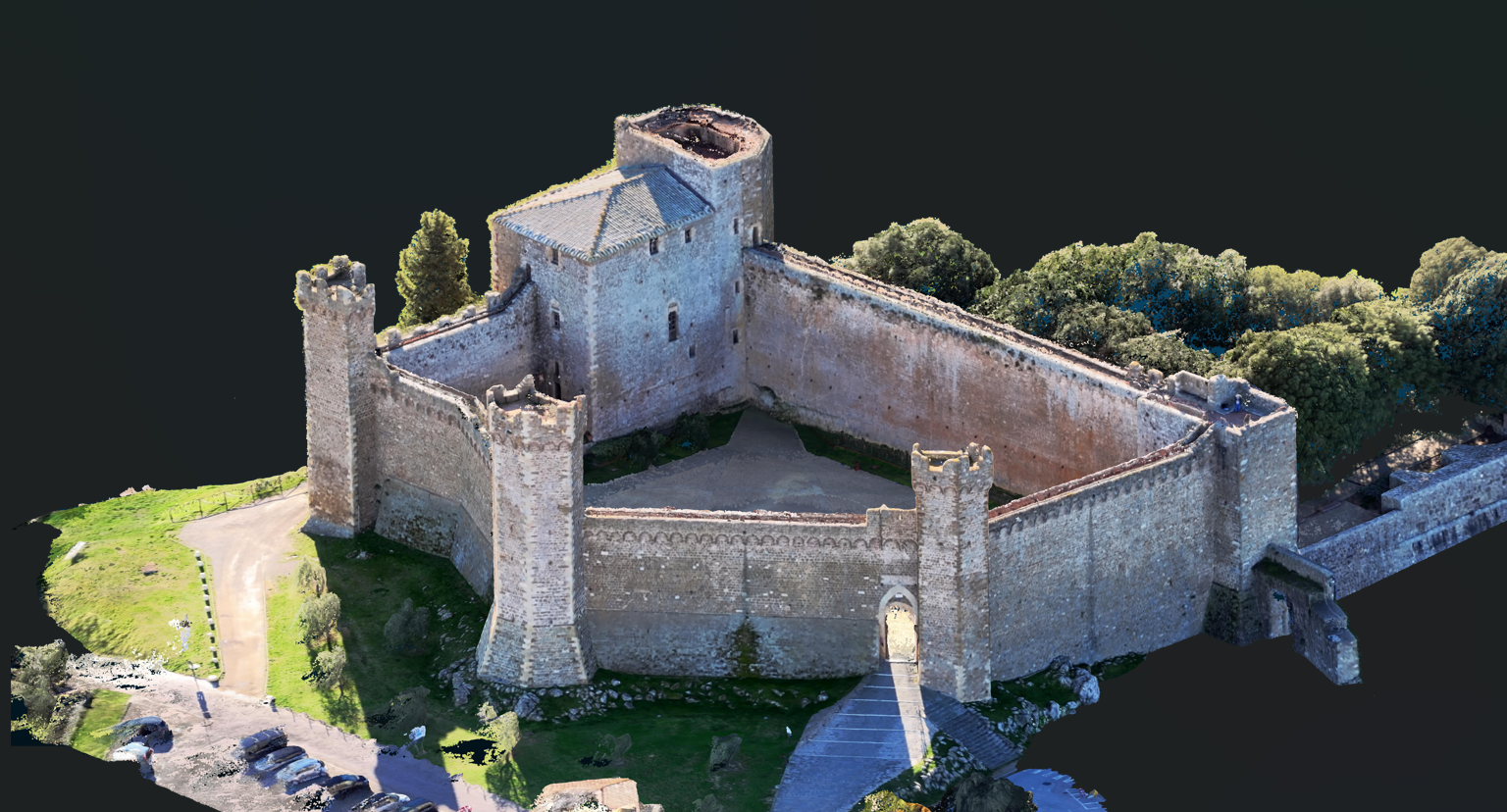

Eseguire una mappatura completa del complesso fortificato di Montalcino ottimizzando i tempi di acquisizione sul campo. La necessità era quella di ottenere un modello tridimensionale globale della fortezza (torri, cortine murarie e camminamenti) per una valutazione preliminare delle masse e dello stato di conservazione delle superfici esterne. Nonostante la velocità d'esecuzione, il rilievo ha fornito un "gemello digitale" completo, ideale per la pianificazione di interventi di manutenzione ordinaria o come base per successivi approfondimenti topografici di dettaglio. Dimostra come la tecnologia UAV possa abbattere drasticamente i tempi di sopralluogo per la diagnostica dei beni architettonici.
- Strumentazione: Drone UAS
- Obiettivo: Modellazione tridimensionale e ortofoto di supporto alla diagnostica
- Vantaggio: Riduzione dei tempi di rilievo in sito del 70% rispetto ai metodi tradizionali
